Quạt ly tâm và ứng dụng

Cũng giống như quạt hướng trục , quạt ly tâm là một trong những dòng quạt thông gió được sử dụng nhiều nhất hiện nay . Vậy thiết bị này có cấu tạo như thế nào? Nguyên lý hoạt động ra sao. Quạt Quang Hà sẽ giúp bạn trả lời những câu hỏi này.

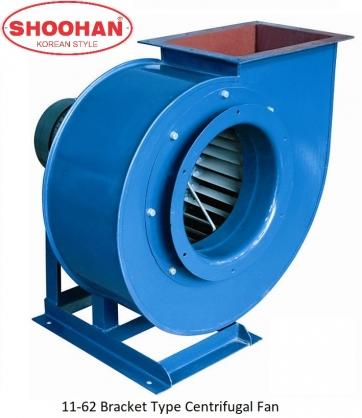

Quạt ly tâm là gì? Cấu tạo và nguyên lý hoạt động.

Quạt ly tâm là loại quạt hút không khí dọc theo trục dựa vào lực ly tâm. Tùy theo tiêu chí mà người ta có thể chia ra quạt ly tâm thành những loại khác nhau như:

+ Theo cấu tạo: Quạt ly tâm có motor chuyển động trực tiếp và motor chuyển động gián tiếp với dây curoa đặt hoàn toàn ở bên ngoài.

+ Theo lưu lượng và áp lực: quạt ly tâm thấp áp , quạt ly tâm trung áp và quạt ly tâm cao áp.

Cấu tạo quạt ly tâm

Quạt ly tâm thiết kế gồm 4 bộ phận chính là: vỏ quạt , cánh quạt, motor và hệ curoa truyền động

+ Vỏ quạt: Thường được làm từ kim loại chống rỉ phủ sơn tĩnh điện. Nhiệm vụ của vỏ quạt là giá đỡ đồng thời phần liên kết giữa quạt và vị trí lắp đặt. Ngoài ra , vỏ quạt còn giúp hạn chế tối đa độ rung và tiếng ồn của động cơ trong quá trình vận hành.

+ Cánh quạt ly tâm: Được cân bằng bởi hệ thống điều khiển kỹ thuật số, đảm bảo quạt chạy êm và không rung lắc

+ Motor: Là bộ phận tạo ra chuyển động của quạt ly tâm

+ Hệ curoa truyền động: Làm nhiệm vụ kết nối motor với phần đuôi cánh quạt trong cửa hút. Dây curoa được sản xuất bằng dây cao su chất lượng, có độ bền cao.

Nguyên lý hoạt động của quạt ly tâm

+ Bước 1: Quạt ly tâm làm việc theo một nguyên lý rất đơn giản cụ thể

+ Bước 2: Khi roto quay áp suất tại tâm quạt nhỏ , không khí sẽ đi vào tâm quạt và tại đây chúng sẽ được cấp thêm năng lượng của lực ly tâm

+ Bước 3: Roto hút không khí dọc theo trục quạt , nhờ lực ly tâm đưa ra quanh vỏ quạt và đẩy gió ra hướng thẳng góc với trục quạt.

+ Bước 4: Luồng khí chứa bụi được đẩy vào bộ phận thu bụi

+ Bước 5: Guồng quay tạo áp lực và chuyển khí vào bên trong máy

+ Bước 6: Vỏ quạt hội tụ và chuyển hướng dòng không khí vào bên trong

+ Bước 7: Cánh quạt ly tâm luồng không khí vào và đẩy không khí chứa bụi , khí độc ra khỏi quạt theo cùng phương

Ứng dụng

+ Sử dụng để hút bụi, hơi nóng, hơi hóa chất trong các lò hơi , lò nấu thép

+ Thổi cấp khí tươi phục vụ thi công hầm lò

+ Hút thông gió điều hòa trung tâm, điều áp cầu thang

+ Thổi cấp khí cho lò đốt, lò hơi

+ Cấp khí tươi và hút khí thải cho nhà hàng, khách sạn...

Hi vọng bài viết của Quạt Quang Hà sẽ giúp bạn hiểu rõ hơn về cấu tạo , nguyên lý hoạt động , cũng như ứng dụng của quạt ly tâm trong đời sống và sản xuất. Ghé thăm để được tư vấn và đặt mua những sản phẩm chất lượng , giá rẻ...
